此種電纜的施工方法施放與一般電纜相同,在施放過程中,主要是中間頭與終端頭的制作。其流程為鋸→切→剝→安→烤→膠→壓→套→接→封。以下只對電纜頭的制作作簡單介紹:

鋸:在施放電纜時,電纜有中間接頭的位置需有多余的交叉

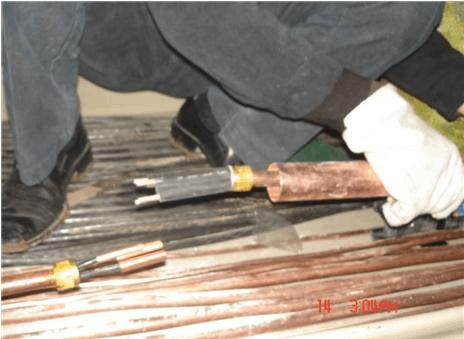

電纜作接頭時,需將電纜鋸斷,使電纜頭對頭對齊。并加聯接器的端頭(如圖)

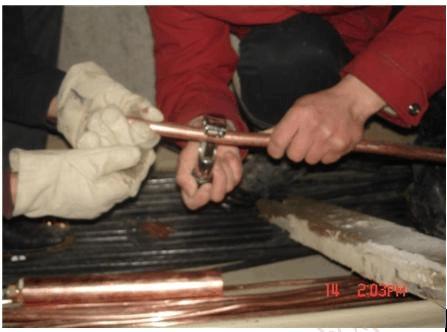

切:在電纜銅外殼上,離鋸除的端頭1/2長的聯接器的位置處,切出一個深約0.1~0.5mm的環形切口。切口的具體深度應視銅護套厚度而定,切口不能太深也不能太淺,太深了會使銅護套向內彎邊,減少切口處的絕緣厚度,甚至使銅護套與線芯接觸造成短路;太淺則剝除銅護套后,會使銅皮口向外張開而無法安裝附件。切口深度可通過銅皮切割器手柄上的調整螺桿進行調整。沿電 纜一周切出一道深為保護外殼厚度一半的線。在保證下道工序的剝的整齊的條件下不破壞線芯(如下圖)。

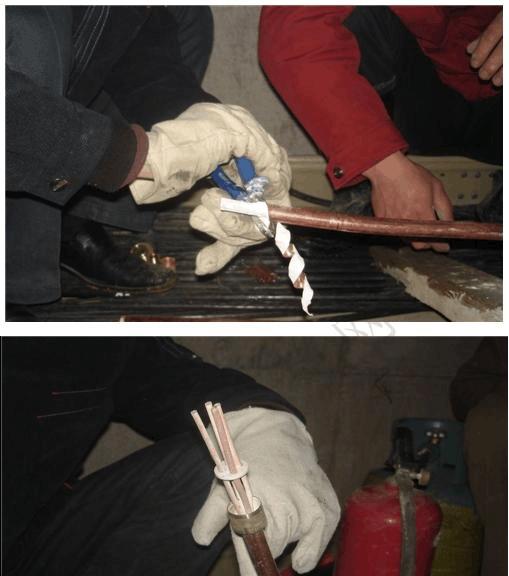

剝:在安裝、制作礦物絕緣電纜的中間連接頭和終端時,均需將電纜末端的金屬護套剝除,以便于電纜的連接安裝。采用斜口鉗剝切:在確定需剝除的銅護層的長度,在切口切好后,用斜

口鉗在銅護套端頭掰卷出一個長約5mm的三角斜條,將斜口鉗住掰出的斜條,沿銅護套成45°斜角旋轉使銅皮成螺旋形逐段剝出,在剝除過程中不要將剝出的銅皮沿根部剪斷。即將剝至于環形切口時,應慢慢轉動斜口鉗,使銅皮緩慢剝出以保證切口的圓整、平齊、光潔(如下圖)。

安:將剝完后外殼的電纜清除干凈后,將線芯均勻分開(如圖六)。保證膠木板能很好地安裝于線芯上。

烤:采用汽油噴燈對電纜進行驅潮以及熱縮套管的加熱收縮。電纜的驅潮方法;礦物絕緣電纜的氧化鎂粉極易吸潮會使其絕緣急劇下降。在施工過程中一旦發現電纜吸潮,應及時對受潮段進行驅潮處理。電纜的驅潮方法如下(如圖七)。

1、點燃噴燈火焰,燃燒至火焰無煙霧并呈透明的微藍色;

2、將電纜受潮段端末向上傾斜,噴燈的火焰移至受潮電纜;

3、火焰往端末方向緩慢噴火焰,使電纜受熱而將潮氣慢慢地趕出。潮氣侵入深度一般為30~20cm.;

4、火焰從下往上烘烤,烘烤不得少于五次。

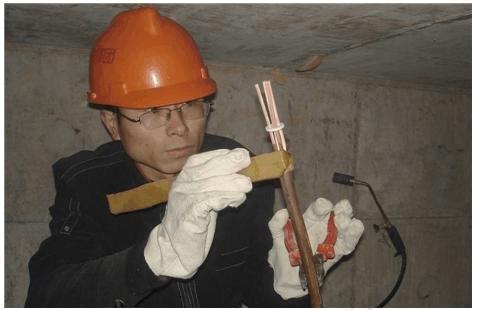

熱縮套管的加熱收縮的方法:用噴燈火焰均勻加熱熱縮管使之收縮緊密。加熱使采用外焰,并以較快的速度沿套管家往端末移動,以防熱縮套管過熱熔脫。（如下圖）

膠:用火烤過后,立即用有機膠對聯接器的封頭內進行注膠。注膠時,要保證飽滿充實。膠內無氣體及污物等。如下圖

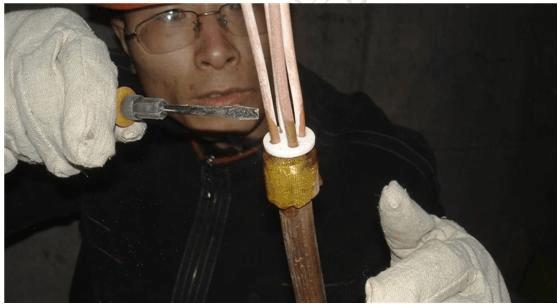

壓:在膠未冷時,即時壓下膠木板。使有機膠與外部隔離。保證潮汽不再進入電纜內。(注下圖中白顏色圓形板為膠木板)

套:在壓完膠木板后,應清除線芯上濺物,在各線芯上套上相應大小的熱塑管,熱塑管大小一定要與線芯大小相匹配。在套熱塑管時特別要保證各管口對齊,且露出的線芯為銅導管的一半長度后,按上述熱縮套管的加熱收縮的方法進行加熱,使熱塑管緊緊附著在線芯的外表面。保證線芯的絕緣。同時采用絕緣表測試電纜兩端的電阻。單根電纜絕緣電阻應達到100MΩ以上,若達不到,則電纜可能已經吸潮,這時應對電纜進行驅潮處理。電纜的驅潮應一端一端進行,一端驅潮后,若阻值沒什么變化則需要對電電纜的另一端頭進行驅潮。若兩端驅潮處理后,絕緣電阻仍然很低,則可能電纜中間可能有破損,這時應及時處理。

接:在已熱塑好的電纜一端再套上大一號的熱塑管及聯接器外套管。采用配套的銅管將要連接的電纜線芯套在一起,兩線芯不得相交,在套管中間不得有空隙,即相連接的線芯端頭應相互連接在一起。在安套管時,套管與已熱塑好的熱塑管端頭相連。但不得壓住已熱塑好的熱塑管。采用壓接鉗壓接已套好的熱塑管。壓接時,各線芯上的套管應整齊。壓接可一起壓接,也可分芯壓接,但壓接完第一遍后,壓接鉗旋轉90度后,再壓接一次。在壓接過程中。必須保證被壓接的線芯無毛刺。以免刺破外面的熱塑管。同時在壓接時,必須保證電纜在同一直線上。保證聯接器套管順利套進其中。壓接好后,將熱塑管放在套管上。再一將加熱,使銅導管有很好的絕緣(如圖十)。

封:移動聯接器外套管,套住已接好的電纜頭,并旋上套管兩端的螺帽,封住電纜頭。并貼上標簽,注明電纜在回路,編號,作用、來源及所處部位。

一般情況下,為保證電纜的接頭的可靠性。在封之前,在熱塑管外還纏一層絕緣塑帶。保證壓接時出現的毛刺不與外面的聯接器套管接觸,出現短路現象。
